工程图片赏析——鲁班奖安装工程图片范例

2014年3月27日

1、穿墙板、管道做法

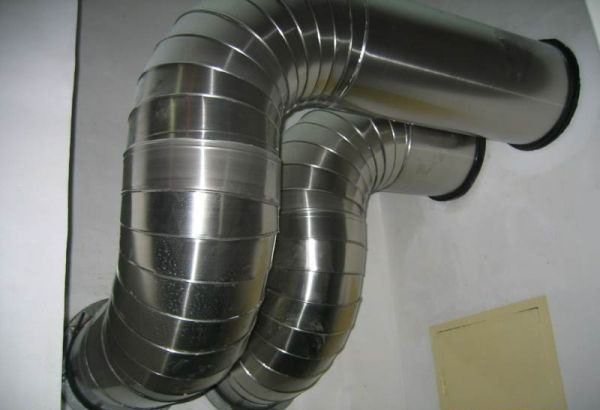

穿墙、穿顶管

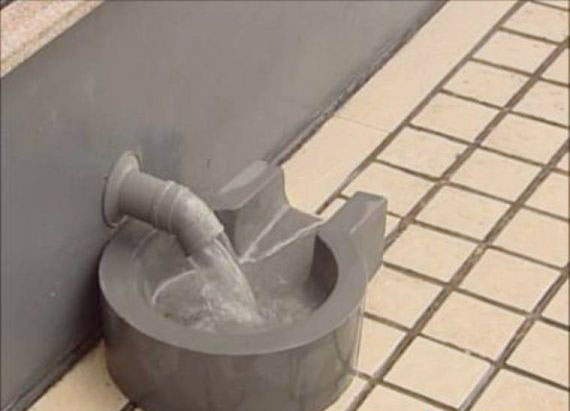

管道穿墙及支架

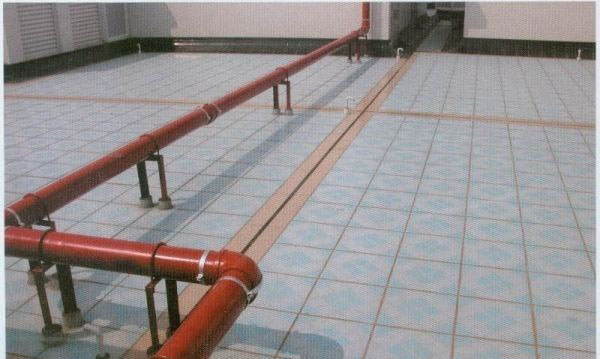

穿墙管道保护

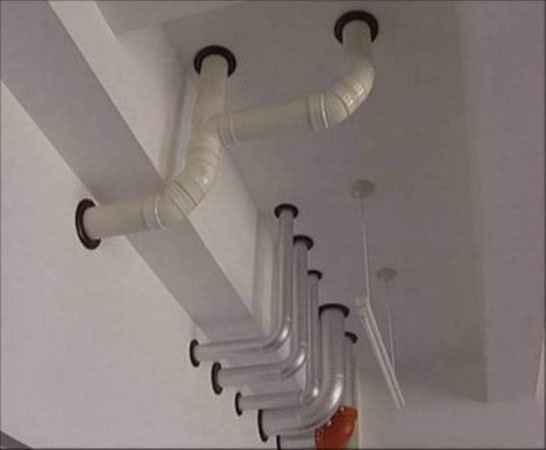

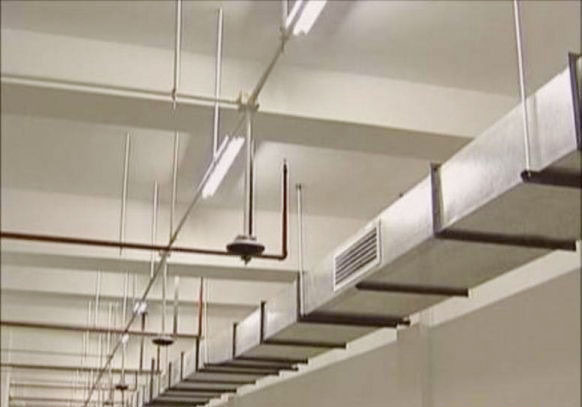

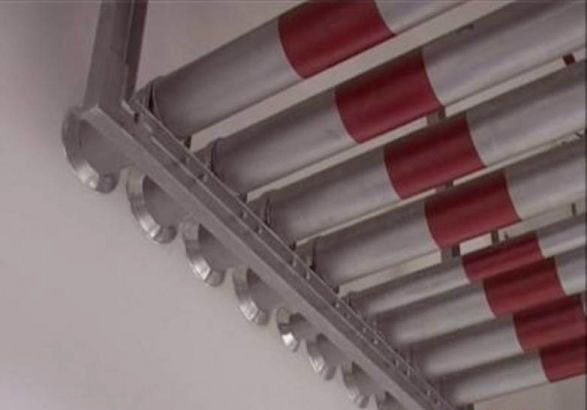

2、风管及喷淋

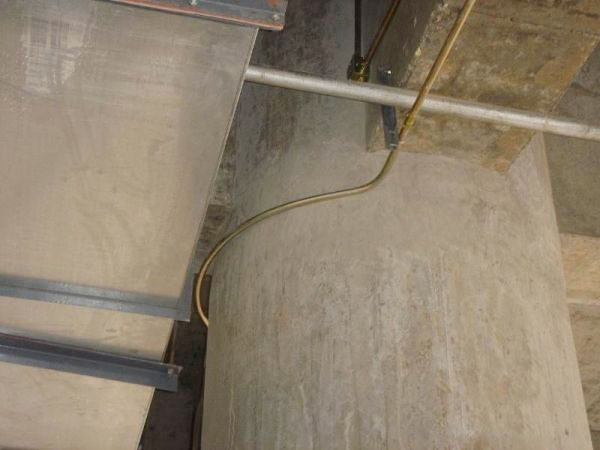

3、弱电部管绕柱做法

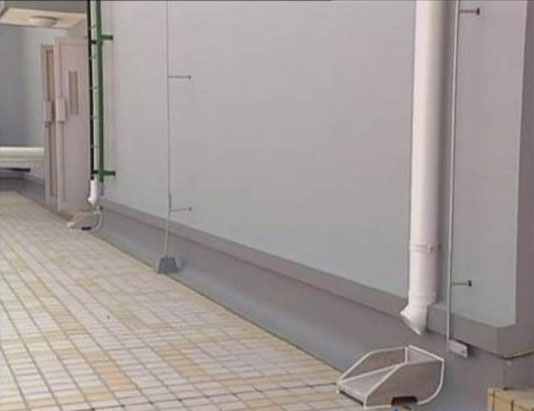

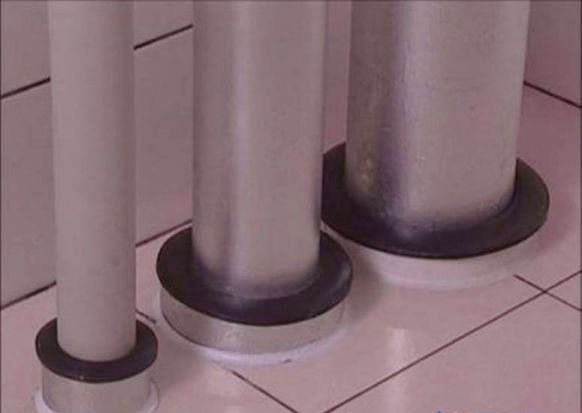

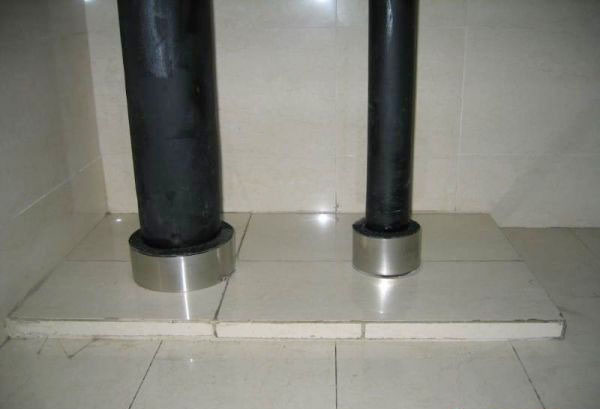

4、立管止水台

5、接水斗

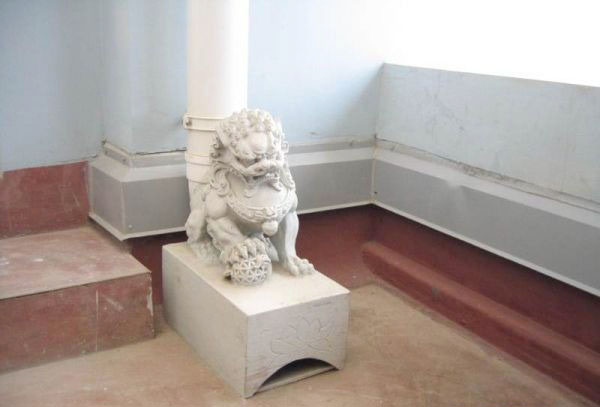

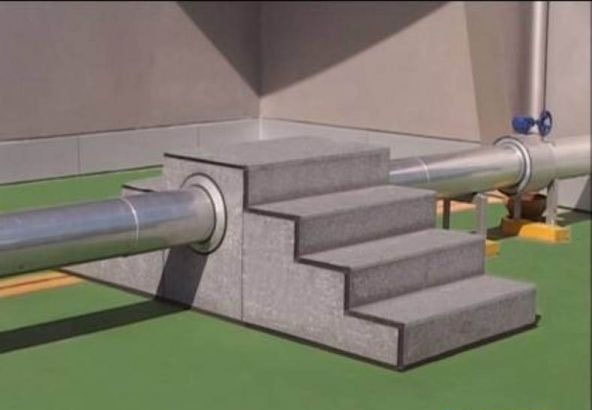

6、屋面管道

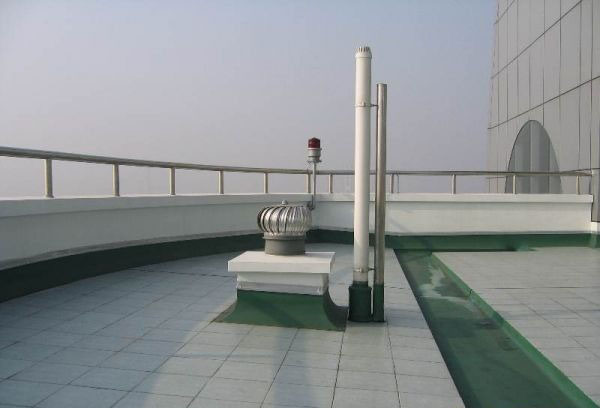

7、勇气帽

注：上人屋面透气管不小于2.0米。

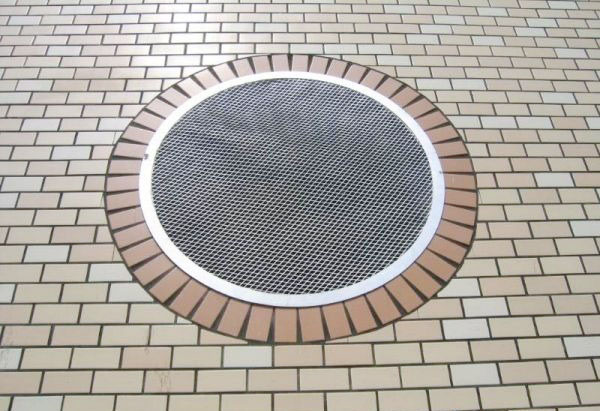

8、外墙通风口处理

9、设备安装

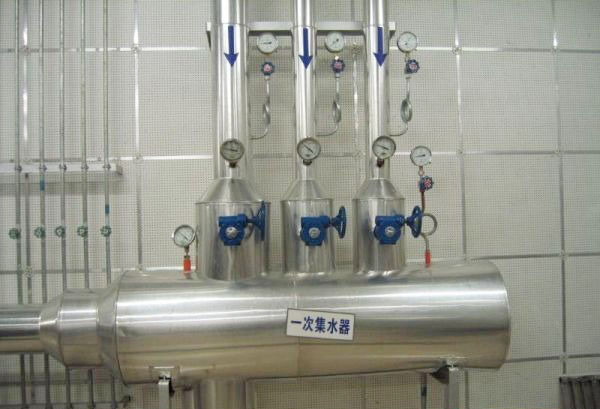

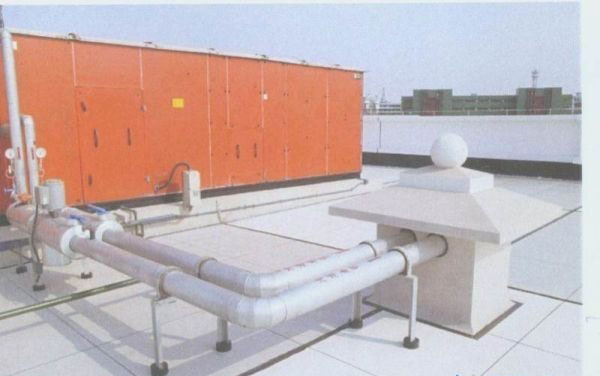

1） 供热供暖设备

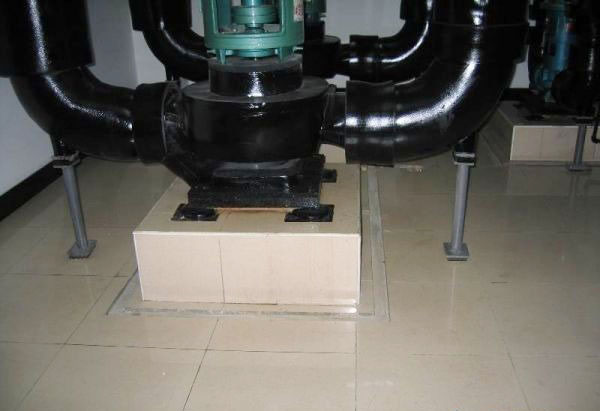

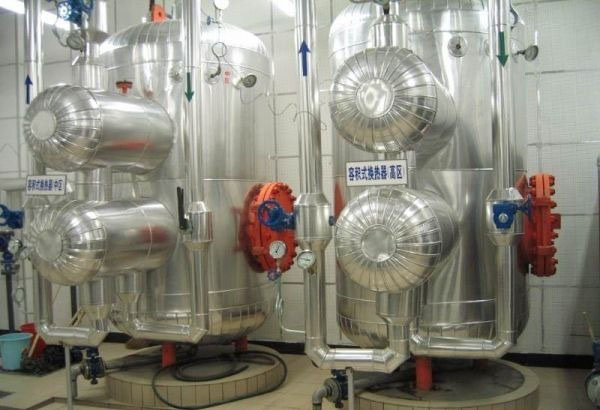

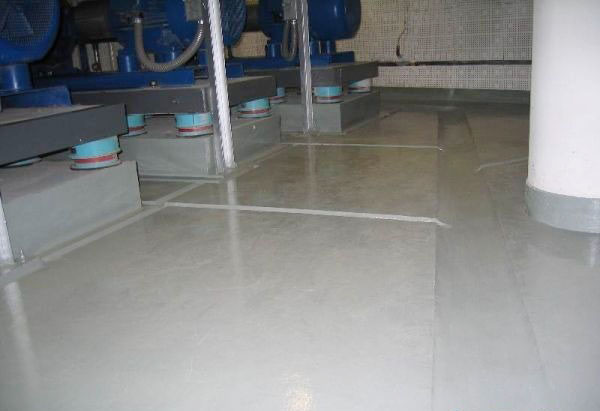

2）  水泵房设备

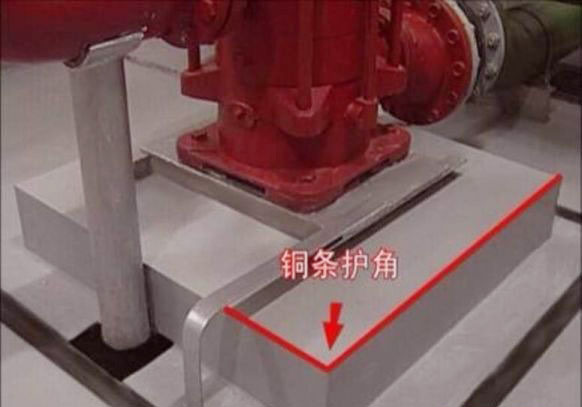

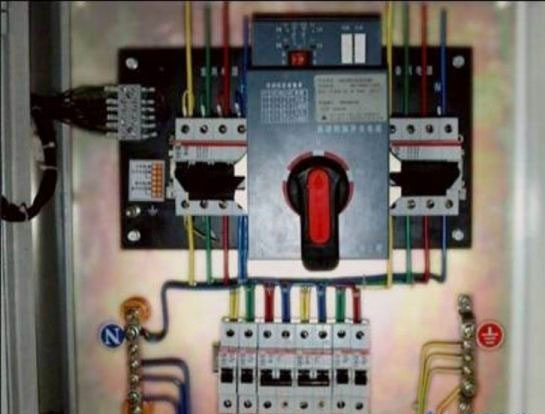

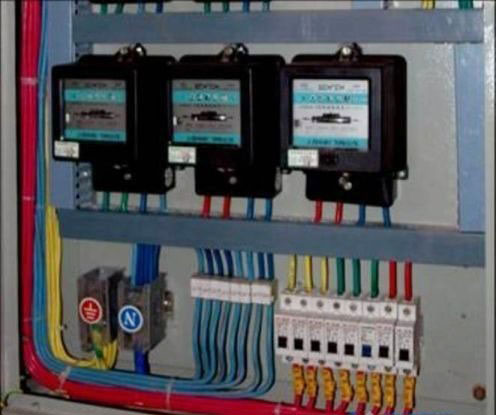

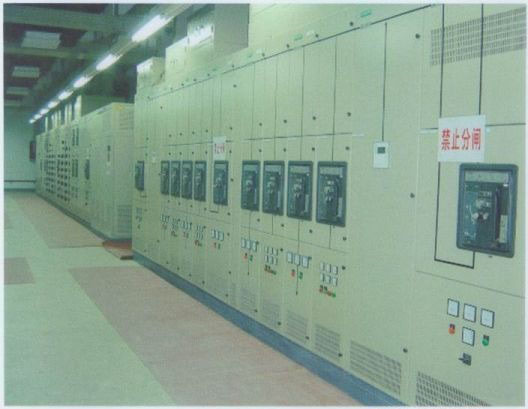

10、变配电柜

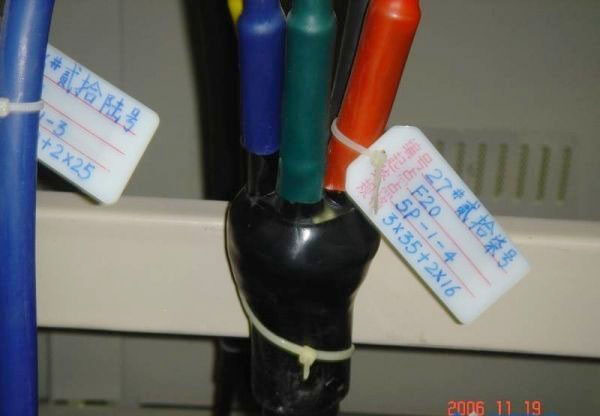

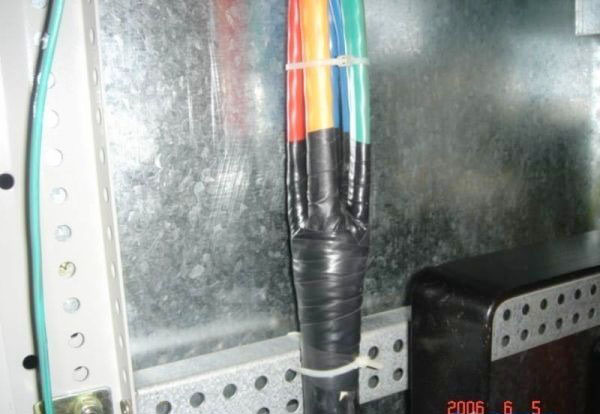

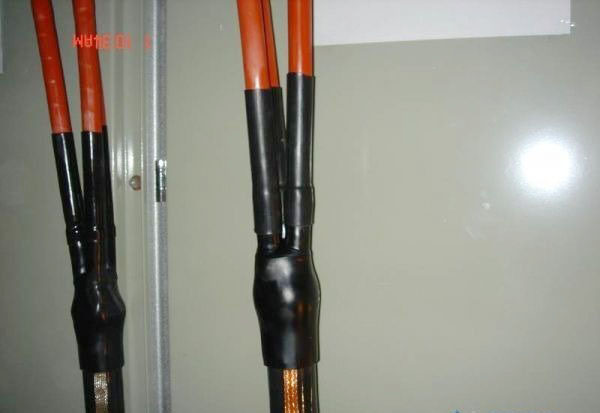

11、线缆头制作

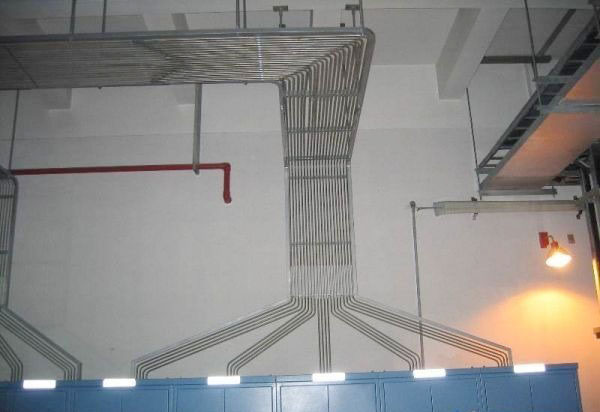

12、变配电室布管

13、开关面板安装

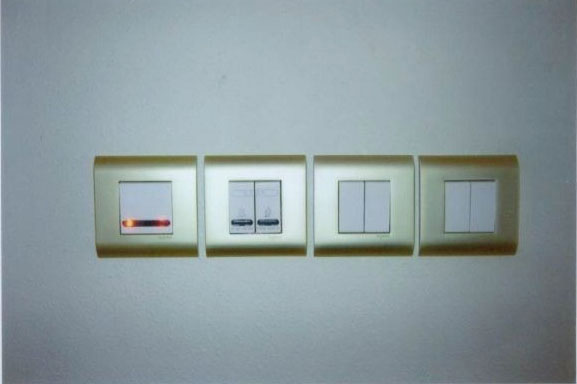

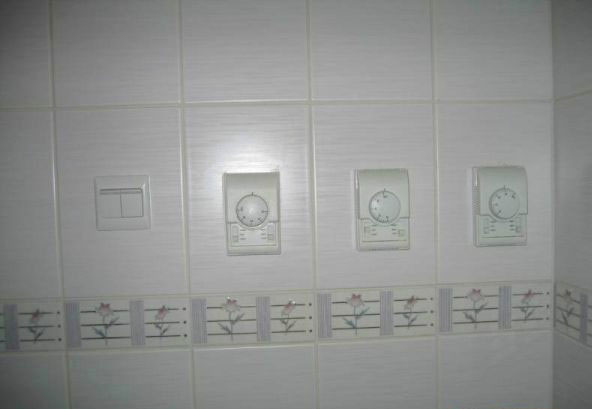

1）  成排开关安装

2）中央空调控制面板

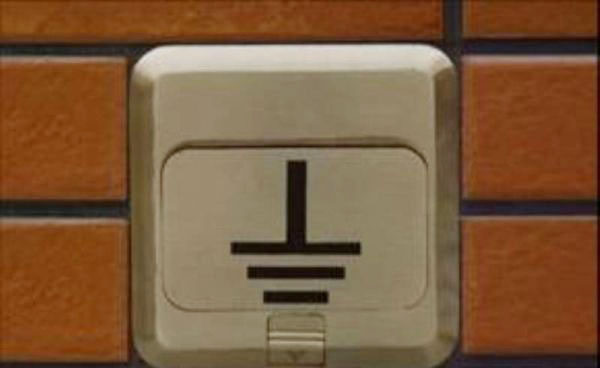

14、接地测试点

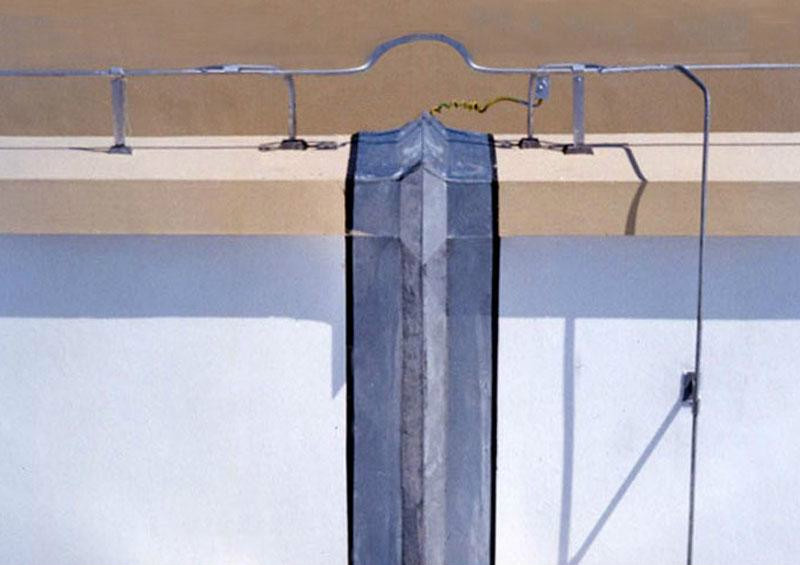

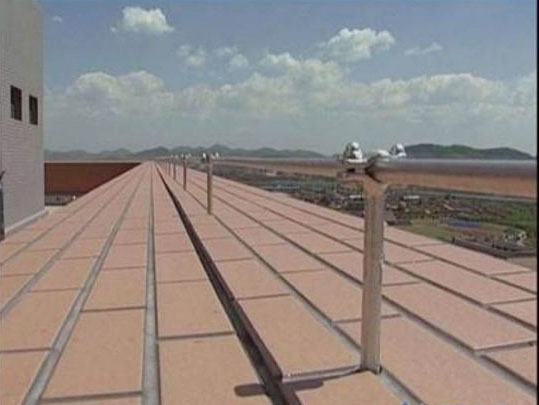

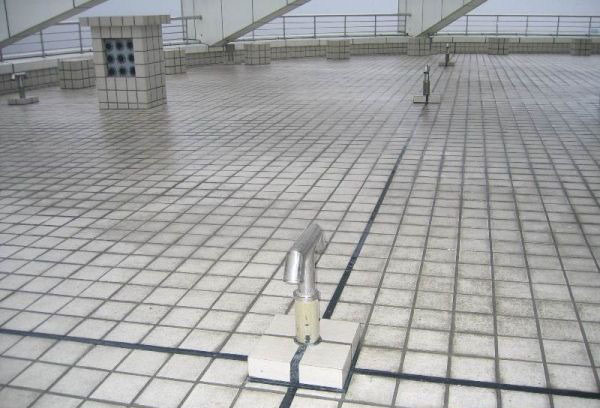

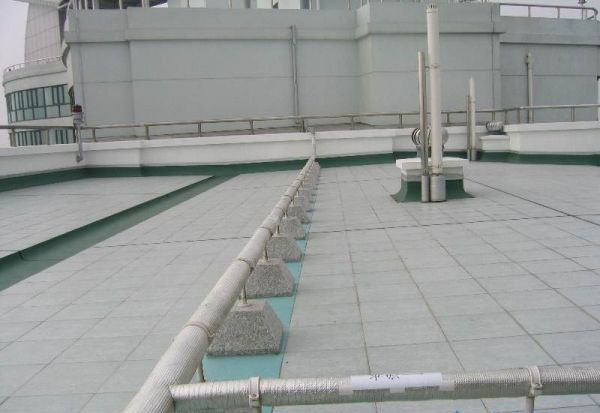

15、屋面避雷带

16、明装地排
